型号WES070CBI-001-40PIN

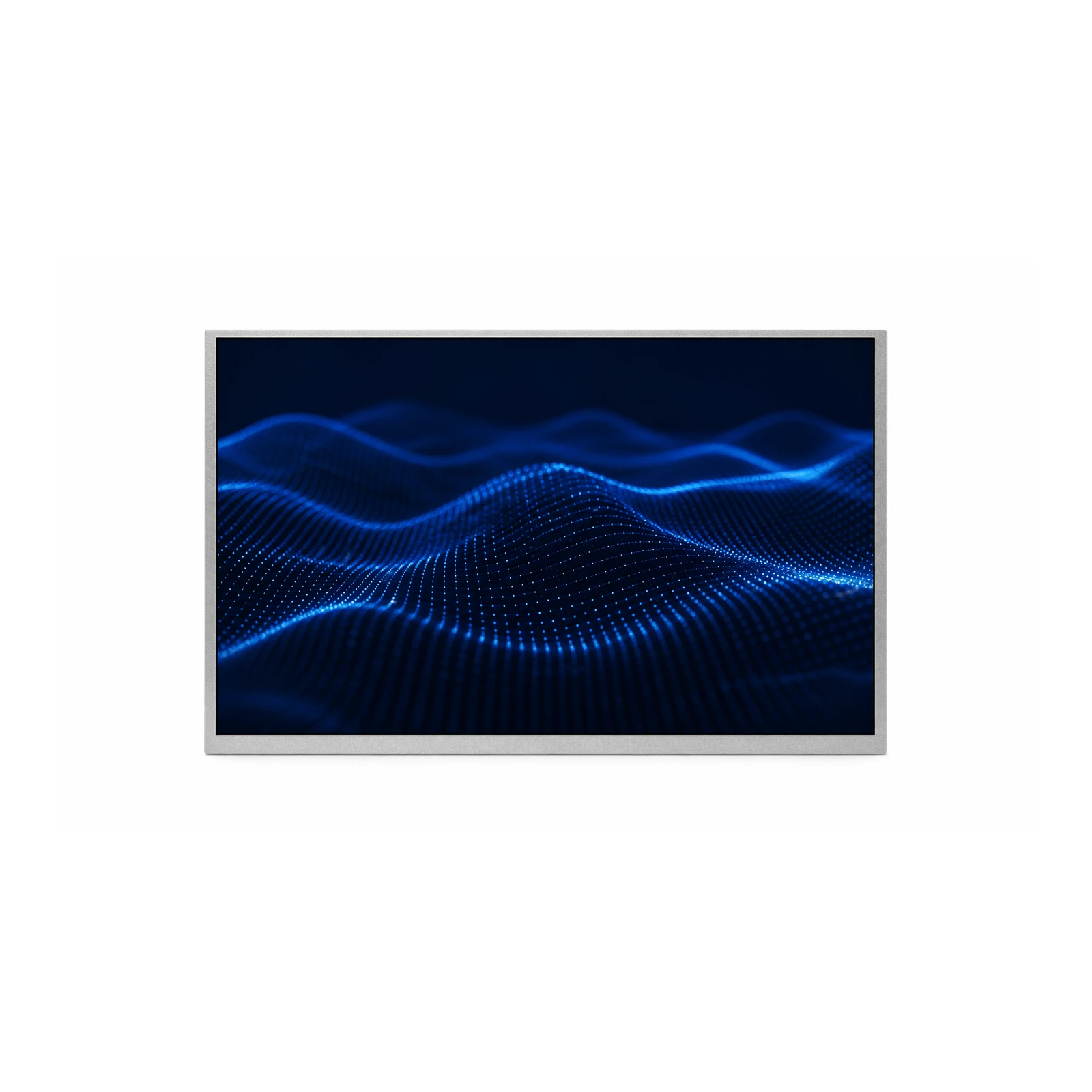

7″ TFT 宽温工业液晶显示模组

7.0 inch TN Industrial Display · 1024×600

7″ WSVGA TFT 宽温屏 · -20~70°C 宽温 + LVDS 40Pin 标准接口，车载与工控终端的高性价比宽温之选，长期供货。

屏幕尺寸: 7″
分辨率: 1024×600
亮度: 典型 300 cd/m²
接口: LVDS
工作温度: -20 ~ 70°C

交期样品 2-4 周, 批量 4-6 周

MOQ1 片 (样品), 100 片 (批量)

工作日 2 小时响应

询价完全免费 · 工作日 2 小时响应 · 信息严格保密

-20 ~ 70°C宽温工作LVDS接口集成

Specifications

完整技术规格

显示性能

显示尺寸: 7″

分辨率: 1024×600

像素: 0.1498 mm

亮度: 典型 300 cd/m²

对比度: 800

宽高比: 16:9

色彩深度: 16.7M

背光类型: LED

背光寿命: 30000 小时

机械规格

整机外形尺寸: 164.70(H)×100.00(V)×3.50(T)

嵌入尺寸: 156.79x88.8

机壳材质: N/A(裸屏)

安装方式: 螺丝孔固定 (嵌入式集成)

整机净重: 0.11 kg

电气参数

供电范围: VDD: 3.3V, AVDD: 9.6V, Backlight: 9.6V

功耗: 3 W

电源输入: 40-pin FPC

环境与认证

工作温度: -20 ~ 70°C

存储温度: -30~+80°C

工作湿度: ≤85%RH

抗震: 10Hz~150Hz, 100m/s², 120min

冲击: Half-sine wave, 300m/s², 11ms

认证: ISO9001:2015

MTBF: 50000 小时

接口定义

视频输入: LVDS

视频特性: 1024x600

音频: 无

Why Choose This

核心优势详解

宽温可靠

-20~70°C 宽温，车载/工控现场不掉链子

车载终端、户外工控这类温差大的环境，普通 0~50°C 屏低温响应迟滞；这块 -20~70°C 宽温更稳，配 TN 面板控制成本。

工作温度 -20~70°C 宽温
TN 面板，成本可控
7″ WSVGA，终端常用尺寸

产品图待补充

接口与集成

LVDS 40Pin 标准接口，集成省心

LVDS 40Pin 信号定义通用，主流主板/驱动板直连，减少转接调试。

LVDS 40Pin 标准接口
主流主板直连，省调试
低功耗，易集成

产品图待补充

供货与定制

标准料号长期供货，配套与定制灵活

标准料号长期稳定供货、生命周期 ≥5 年，避免项目中途断料；WES 提供配套驱动板与按需定制（触控/盖板/表面/接口）。

生命周期 ≥5 年长期供货
WES 配套驱动板方案
触控/盖板/表面/接口可定制

产品图待补充

Technical Documents

产品技术资料

由工程师确认后发送至您的邮箱，工作日 2 小时内响应

产品规格书Product Datasheet

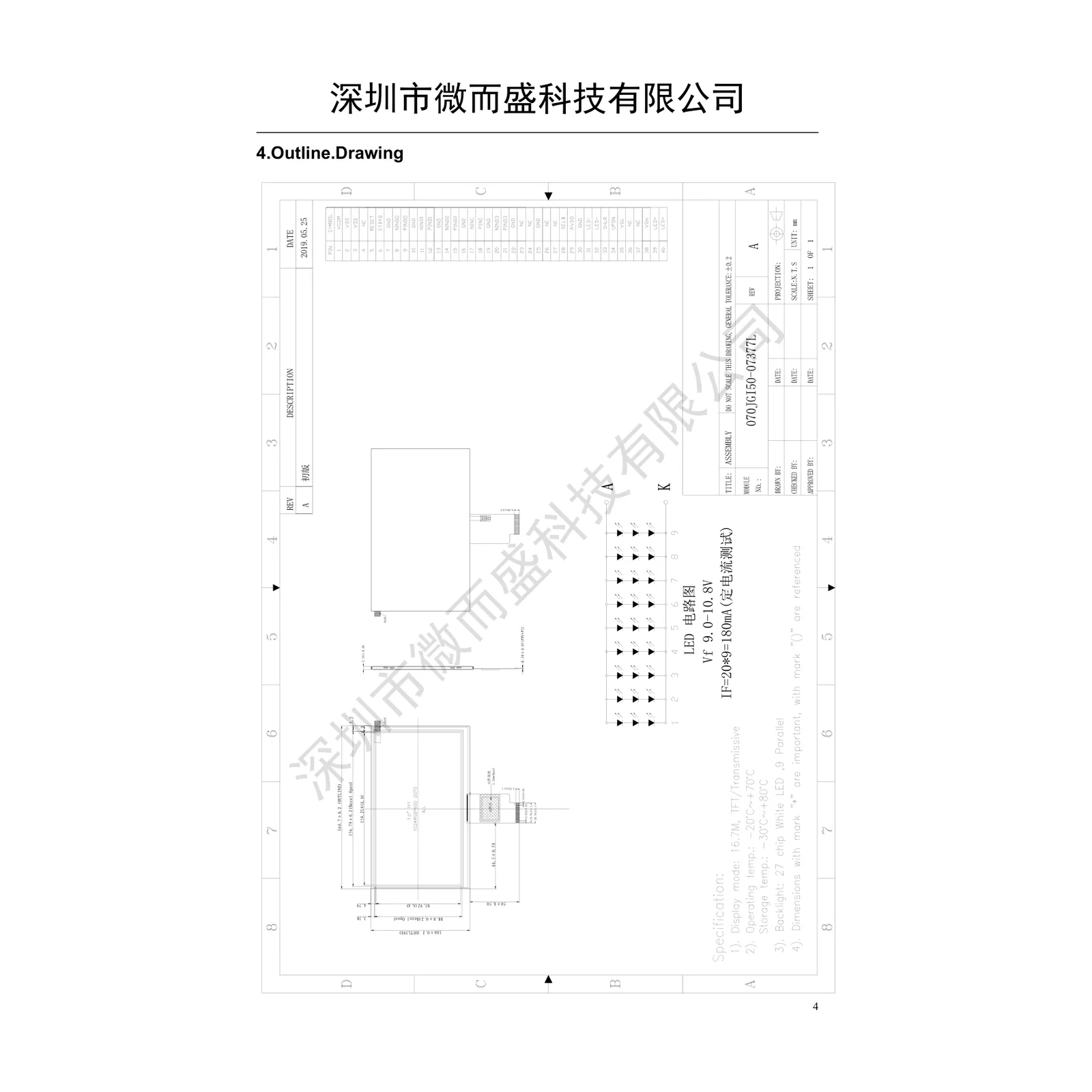

外形尺寸图Mechanical Drawing
