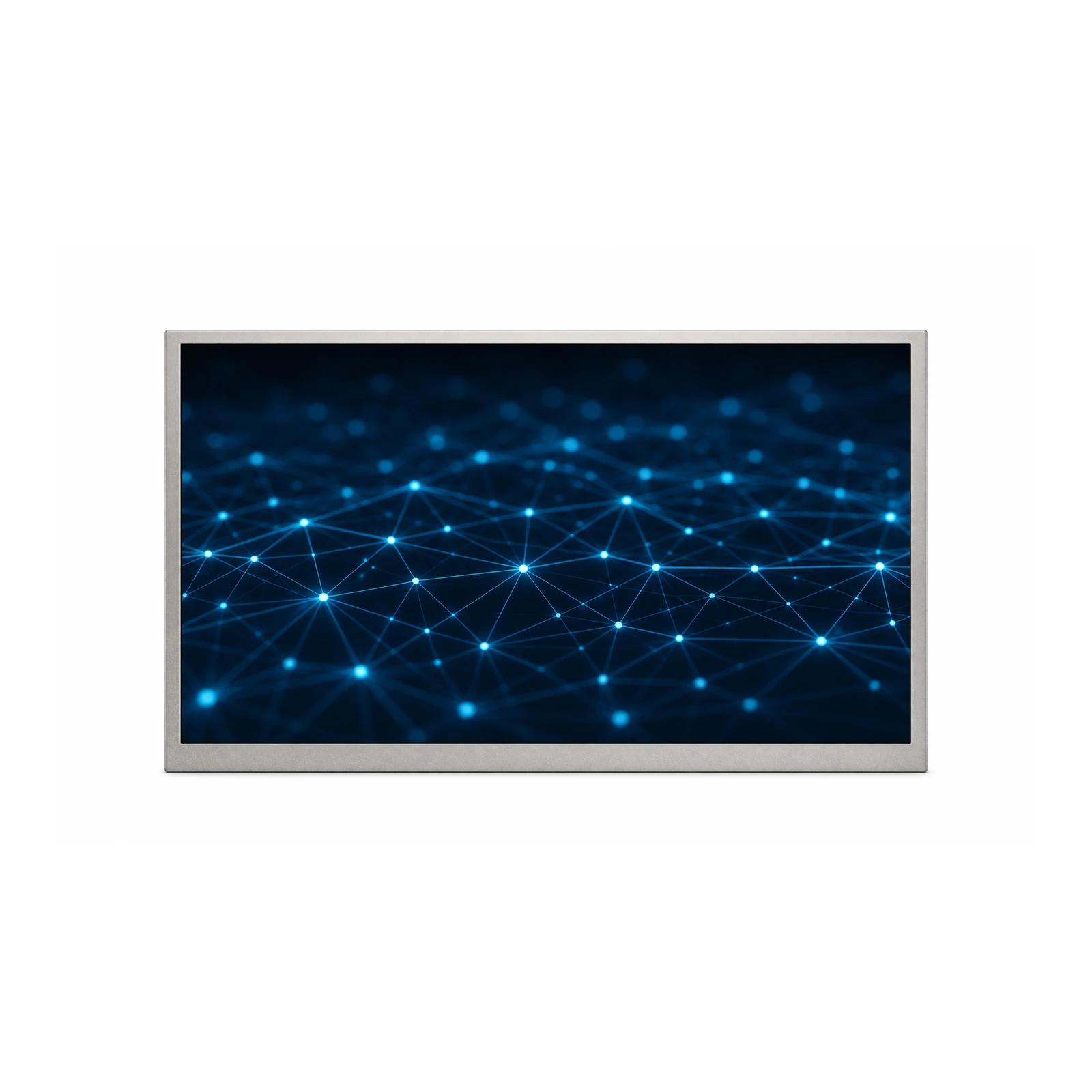

型号WES070CBI-002-20PIN

7″ WSVGA 工业显示屏

7.0 inch IPS Industrial Display · 1024×600
7″ WSVGA IPS 显示屏 · LVDS 20Pin + IPS 广视角，仪表与小型终端的高性价比 IPS 小屏，长期供货可定制。
屏幕尺寸
7″
分辨率
1024×600
亮度
典型 300 cd/m²
接口
LVDS
工作温度
0 ~ 50°C

交期4-6周

MOQ100

工作日 2 小时响应
立即询盘
索取规格书
询价完全免费 · 工作日 2 小时响应 · 信息严格保密
0 ~ 50°C宽温工作LVDS接口集成
Specifications

完整技术规格

显示性能
显示尺寸
7″
分辨率
1024×600
像素
0.1498 mm
亮度
典型 300 cd/m²
对比度
500
宽高比
16:9
色彩深度
16.7M
视角范围
178°/178°（H/V）
背光类型
LED
背光寿命
0 小时

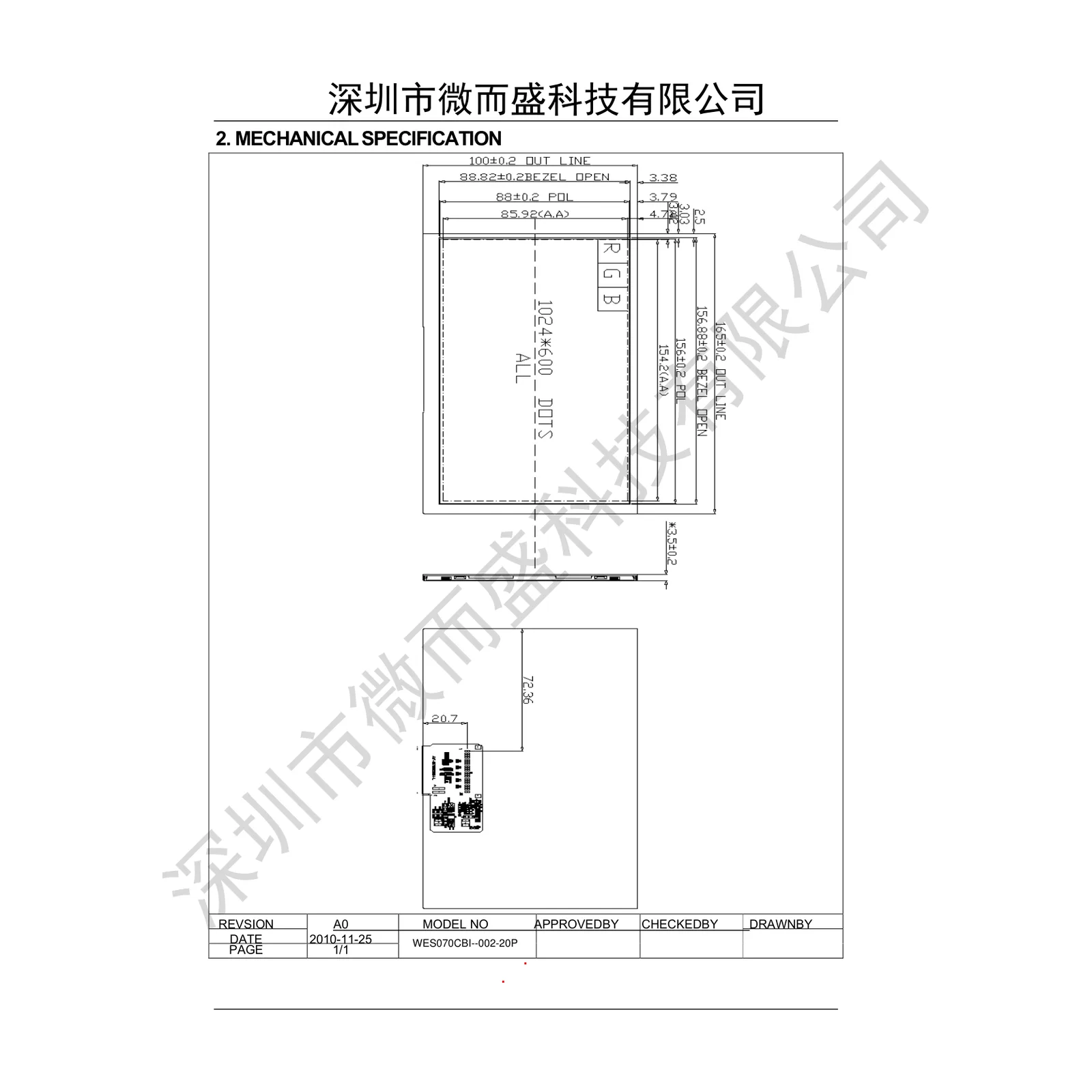

整机外形尺寸
165(H) × 100(V) × 3.5(D)
机壳材质
详询厂商
安装方式
详询厂商
整机净重
0.116 kg
供电范围
DC 3.3V (Logic), DC 5-12V (Backlight)
功耗
3 W
电源输入
FPC
工作温度
0 ~ 50°C
存储温度
-20~60°C
工作湿度
90%RH (no condensation)
抗震
Frequency range:8 HZ~33.3HZ, Stroke:1.0mm, sweep:10 HZ ~50 HZ, x,y,z 2 hours for each direction
冲击
Shock level:980m/s², Waveform:1/2 Sine wave, 6msec, ±X, ±Y ±Z, each axis 1 times
认证
ISO9001:2015
MTBF
50000 小时
视频输入
LVDS
视频特性
1024x600
音频
无（显示屏模组不含音频硬件）
Why Choose This

核心优势详解

小屏 IPS

7″ IPS WSVGA，小屏也广视角

仪表、小型终端常用 7″ 屏，普通 TN 小屏斜看发白；WES070CBI-002 用 IPS，小屏也能广视角清晰，1024×600 够用。

  • 1024×600 WSVGA，清晰够用
  • IPS 广视角，小屏斜看清晰
  • 7″ 仪表/终端常用尺寸
接口与集成

LVDS 20Pin 标准接口

LVDS 20Pin 标准接口便于小型设备直连集成，WES 配套驱动板可选。

  • LVDS 20Pin 标准接口
  • 配套驱动板可选
  • 紧凑薄型，易嵌入
供货与定制

标准料号长期供货 + 配套/定制

标准料号长期稳定供货、生命周期 ≥5 年，避免项目中途断料；WES 提供配套驱动板与按需定制（触控/盖板/表面/接口）。

  • 生命周期 ≥5 年长期供货
  • WES 配套驱动板方案
  • 触控/盖板/表面/接口可定制
